롤러 베어링 규격 ( NJ )

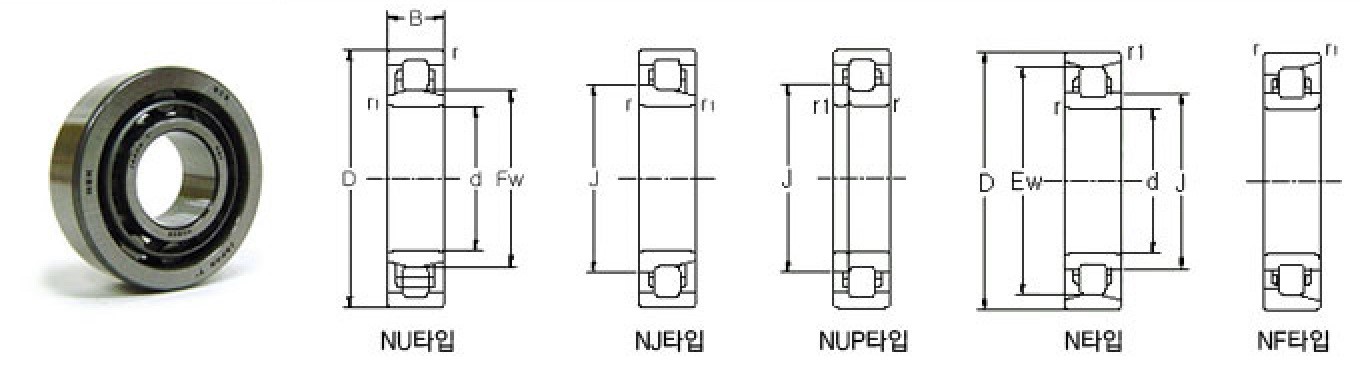

원통 롤러 베어링

구름 베어링의 일종으로서 내외륜(內外輪 ; race) 사이에 다수의 롤(roll)을 삽입한 베어링이다. 볼 베어링보다 접촉면이 넓으므로 큰 하중(荷重)에 견디고, 따라서 타격력이 많이 작용하는 곳에 사용된다.



호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		설치관계치수 (mm)					질량 (kg)
NJ형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	db (최소)	db (최대)	dd (최소)	Da (최대)	ra (최대)	(참고)
NJ 202	15	35	11			19.3	12700	10400			18000	22000						0.047
NJ 203	17	40	12			22.1	17600	14600			15000	18000						0.068
NJ 204	20	47	14	1	0.6	27	15400	12700	1570	1290	15000	18000	24	25	32	42	1	0.107
NJ 204 ET	20	47	14	1	0.6	26.5	25700	22600	2620	2310	13000	16000	24	25	32	42	1	0.107
NJ 205	25	52	15	1	0.6	32	17700	15700	1800	1600	13000	16000	29	30	37	47	1	0.135
NJ 205 ET	25	52	15	1	0.6	31.5	29300	27700	2990	2830	12000	14000	29	30	37	47	1	0.13
NJ 206	30	62	16	1	0.6	38.5	23500	21500	2390	2200	11000	13000	34	37	44	57	1	0.208
NJ 206 ET	30	62	16	1	0.6	37.5	39000	37500	4000	3800	9500	12000	34	36	44	57	1	0.199
NJ 207	35	72	17	1.1	0.6	43.8	33500	31500	3450	3200	9500	11000	39	42	50	65.5	1	0.296
NJ 207 ET	35	72	17	1.1	0.6	44	50500	50000	5150	5100	8500	10000	39	42	50	65.5	1	0.293
NJ 208	40	80	18	1.1	1.1	50	43500	43000	4450	4350	8500	10000	46.5	48	56	73.5	1	0.376
NJ 208 ET	40	80	18	1.1	1.1	49.5	55500	55500	5700	5650	7500	9000	46.5	48	56	73.5	1	0.362
NJ 209	45	85	19	1.1	1.1	55	46000	47000	4700	4800	7500	9000	51.5	53	61	78.5	1	0.43
NJ 209 ET	45	85	19	1.1	1.1	54.5	63000	66500	6450	6800	6700	8000	51.5	52	61	78.5	1	0.418
NJ 210	50	90	20	1.1	1.1	60.4	48000	51000	4900	5200	7100	8500	56.5	58	67	83.5	1	0.485
NJ 210 ET	50	90	20	1.1	1.1	59.5	69000	76500	7050	7800	6300	7500	56.5	57	67	83.5	1	0.477
NJ 211	55	100	21	1.5	1.1	66.5	58000	62500	5900	6350	6300	7500	61.5	64	73	92	1.5	0.633
NJ 211 ET	55	100	21	1.5	1.1	66	86500	98500	8800	10100	5600	7100	61.5	64	73	92	1.5	0.638
NJ 212	60	110	22	1.5	1.5	73.5	68500	75000	7000	7650	6000	7100	68	71	80	102	1.5	0.818
NJ 212 ET	60	110	22	1.5	1.5	72	97500	107000	9950	10900	5300	6300	68	70	80	102	1.5	0.784
NJ 213	65	120	23	1.5	1.5	79.6	84000	94500	8550	9650	5300	6300	73	77	87	112	1.5	1.05
NJ 213 EM	65	120	23	1.5	1.5	78.5	108000	119000	11000	12100	4800	5600	73	76	87	112	1.5	1.14
NJ 214	70	125	24	1.5	1.5	84.5	83500	95000	8500	9700	5000	6300	78	82	92	117	1.5	1.14
NJ 214 EM	70	125	24	1.5	1.5	83.5	119000	137000	12100	14000	4500	5600	78	81	92	117	1.5	1.13
NJ 215	75	130	25	1.5	1.5	88.5	96500	111000	9850	11300	4800	6000	83	86	96	122	1.5	1.23
NJ 215 EM	75	130	25	1.5	1.5	88.5	130000	156000	13300	16000	4300	5300	83	86	96	122	1.5	1.37
NJ 216	80	140	26	2	2	95.3	106000	122000	10800	12500	4500	5300	89	92	104	131	2	1.48
NJ 216 EM	80	140	26	2	2	95.3	139000	167000	14200	17000	4000	4800	89	92	104	131	2	1.5
NJ 217	85	150	28	2	2	101.8	120000	140000	12300	14300	4300	5000	94	99	110	141	2	1.88
NJ 217 EM	85	150	28	2	2	100.5	167000	199000	17000	20300	3800	4500	94	98	110	141	2	1.88
NJ 218	90	160	30	2	2	107	152000	178000	15500	18100	4000	4800	99	104	116	151	2	2.33
NJ 218 EM	90	160	30	2	2	107	182000	217000	18500	22200	3600	4300	99	104	116	151	2	2.32
NJ 219	95	170	32	2.1	2.1	113.5	158000	183000	16100	18600	3800	4500	106	111	123	159	2	2.74
NJ 219 EM	95	170	32	2.1	2.1	112.5	211000	249000	21500	25400	3400	4000	106	110	123	159	2	3.1
NJ 220	100	180	34	2.1	2.1	120	183000	217000	18600	22200	3600	4300	111	117	130	169	2	3.37
NJ 220 EM	100	180	34	2.1	2.1	119	249000	305000	25400	31000	3200	3800	111	116	130	169	2	4.2
NJ 221	105	190	36	2.1	2.1	126.8	201000	241000	20500	24600	3400	4000	116	123	137	179	2	4.01
NJ 221 EM	105	190	36	2.1	2.1	125.5	260000	320000			3000	3600
NJ 222	110	200	38	2.1	2.1	132.5	229000	272000	23300	27700	3200	3800	121	129	144	189	2	4.67
NJ 222 EM	110	200	38	2.1	2.1	132.5	293000	365000	29800	37000	2800	3400	121	129	144	189	2	5.85
NJ 224	120	215	40	2.1	2.1	143.5	248000	299000	25300	30500	3000	3400	131	140	156	204	2	5.59
NJ 224 EM	120	215	40	2.1	2.1	143.5	335000	420000	34000	43000	2600	3200	131	140	156	204	2	7.0
NJ 226	130	230	40	3	3	156	258000	320000	26400	33000	2600	3200	143	152	168	217	2.5	6.42
NJ 226 EM	130	230	40	3	3	153.5	345000	425000	35500	43500	2400	2800	143	150	168	217	2.5	7.9
NJ 228	140	250	42	3	3	169	297000	375000	30500	38000	2400	3000	153	165	182	237	2.5	8.12
NJ 228 EM	140	250	42	3	3	169	395000	515000	40000	52500	2200	2600	153	165	182	237	2.5	9.95
NJ 230	150	270	45	3	3	182	345000	435000	35000	44500	2200	2800	163	177	196	257	2.5	10.3
NJ 230 EM	150	270	45	3	3	182	450000	595000	45500	60500	2000	2400	163	177	196	257	2.5	12.5
NJ 232	160	290	48	3	3	195	430000	570000	43500	58000	2200	2600	173	190	210	277	2.5	14.3
NJ 232 EM	160	290	48	3	3	195	500000	665000	51000	68000	1900	2200	173	190	210	277	2.5	15.5
NJ 234	170	310	52	4	4	208	475000	635000	48500	65000	2000	2400	186	203	223	294	3	17.5
NJ 234 EM	170	310	52	4	4	207	605000	800000	61500	81500	1800	2200	186	202	223	294	3	19.2
NJ 236	180	320	52	4	4	218	495000	675000	50500	69000	1900	2200	196	213	233	304	3	18.2
NJ 236 EM	180	320	52	4	4	217	625000	850000	64000	87000	1700	2000	196	212	233	304	3	20
NJ 238	190	340	55	4	4	231	555000	770000	56500	78500	1800	2200	206	226	247	324	3	22.1
NJ 238 EM	190	340	55	4	4	230	695000	955000	71000	97500	1600	1900	206	225	247	324	3	24
NJ 240	200	360	58	4	4	244	620000	865000	63500	88500	1700	2000	216	239	261	344	3	26.4
NJ 240 EM	200	360	58	4	4	243	765000	1060000	78000	108000	1500	1800	216	238	261	344	3	28.6
NJ 244	220	400	65	4	4	270	760000	1080000	77500	110000	1500	1800	236	264	289	384	3	37.1
NJ 248	240	440	72	4	4	295	935000	1340000	95500	136000	1300	1600	256	289	316	424	3	50.3
NJ 252	260	480	80	5	5	320	1100000	1580000	113000	161000	1200	1500	280	314	343	460	4	66.9
NJ 256	280	500	80	5	5	340	1140000	1680000	117000	171000	1100	1400	300	334	364	480	4	70.3
NJ 260	300	540	85	5	5	364	1400000	2070000	143000	211000	1100	1300	320	358	391	520	4	88.9
NJ 264	320	580	92	5	5	390	1540000	2270000	157000	231000	950	1200	340	384	420	560	4	111
NJ 2203 ET	17	40	16	0.6	0.3	22.1	24000	22000			15000	18000						0.091
NJ 2204	20	47	18	1	0.6	27	20700	18400	2110	1880	13000	16000	24	25	32	42	1	0.142
NJ 2204 ET	20	47	18	1	0.6	26.5	30500	28300	3100	2890	13000	16000	24	25	32	42	1	0.138
NJ 2205	25	52	18	1	0.6	32	23700	22800	2410	2330	12000	14000	29	30	37	47	1	0.163
NJ 2205 ET	25	52	18	1	0.6	31.5	35000	34500	3550	3550	12000	14000	29	30	37	47	1	0.157
NJ 2206	30	62	20	1	0.6	38.5	33000	33000	3350	3400	10000	12000	34	37	44	57	1	0.263
NJ 2206 ET	30	62	20	1	0.6	37.5	49000	50000	5000	5100	9500	12000	34	36	44	57	1	0.252
NJ 2207	35	72	23	1.1	0.6	43.8	49000	51000	5000	5250	8500	10000	39	42	50	65.5	1	0.409
NJ 2207 ET	35	72	23	1.1	0.6	44	61500	65000	6300	6650	8500	10000	39	42	50	65.5	1	0.395
NJ 2208	40	80	23	1.1	1.1	50	58000	62000	5950	6300	7500	9000	46.5	48	56	73.5	1	0.49
NJ 2208 ET	40	80	23	1.1	1.1	49.5	72500	77500	7400	7900	7500	9000	46.5	48	56	73.5	1	0.474
NJ 2209	45	85	23	1.1	1.1	55	61500	68000	6250	6900	7100	8500	51.5	53	61	78.5	1	0.534
NJ 2209 ET	45	85	23	1.1	1.1	54.5	76000	84500	7750	8600	6700	8500	51.5	52	61	78.5	1	0.513
NJ 2210	50	90	23	1.1	1.1	60.4	64000	73500	6550	7500	6300	8000	56.5	58	67	83.5	1	0.572
NJ 2210 ET	50	90	23	1.1	1.1	59.5	83500	97000	8500	9900	6300	8000	56.5	57	67	83.5	1	0.559
NJ 2211	55	100	25	1.5	1.1	66.5	75500	87000	7700	8900	6000	7100	61.5	64	73	92	1.5	0.771
NJ 2211 ET	55	100	25	1.5	1.1	66	101000	122000	10300	12400	5600	7100	61.5	64	73	92	1.5	0.767
NJ 2212	60	110	28	1.5	1.5	73.5	96000	116000	9800	11800	5300	6300	68	71	80	102	1.5	1.07
NJ 2212 ET	60	110	28	1.5	1.5	72	131000	157000	13400	16000	5300	6300	68	70	80	102	1.5	1.04
NJ 2213	65	120	31	1.5	1.5	79.6	120000	149000	12200	15200	4800	6000	73	77	87	112	1.5	1.45
NJ 2213 EM	65	120	31	1.5	1.5	78.5	149000	181000	15200	18400	4800	6000	73	76	87	112	1.5	1.56
NJ 2214	70	125	31	1.5	1.5	84.5	119000	151000	12200	15400	4500	5600	78	82	92	117	1.5	1.51
NJ 2214 EM	70	125	31	1.5	1.5	83.5	156000	194000	15900	19800	4500	5600	78	81	92	117	1.5	1.64
NJ 2215	75	130	31	1.5	1.5	88.5	130000	162000	13200	16500	4300	5300	83	86	96	122	1.5	1.55
NJ 2215 EM	75	130	31	1.5	1.5	88.5	162000	207000	16500	21100	4300	5300	83	86	96	122	1.5	1.57
NJ 2216	80	140	33	2	2	95.3	147000	186000	15000	19000	4000	5000	89	92	104	131	2	1.93
NJ 2216 EM	80	140	33	2	2	95.3	186000	243000	19000	24800	4000	5000	89	92	104	131	2	1.97
NJ 2217	85	150	36	2	2	101.8	170000	218000	17300	22200	3800	4500	94	99	110	141	2	2.48
NJ 2217 EM	85	150	36	2	2	100.5	217000	279000	22200	28400	3800	4500	94	98	110	141	2	2.72
NJ 2218	90	160	40	2	2	107	207000	265000	21100	27000	3600	4300	99	104	116	151	2	3.16
NJ 2218 EM	90	160	40	2	2	107	242000	315000	24700	32000	3600	4300	99	104	116	151	2	3.45
NJ 2219	95	170	43	2.1	2.1	113.5	230000	298000	23500	30500	3400	4000	106	111	123	159	2	3.84
NJ 2219 EM	95	170	43	2.1	2.1	112.5	273000	350000	27900	35500	3400	4000	106	110	123	159	2	4.25
NJ 2220	100	180	46	2.1	2.1	120	246000	315000	25100	32500	3200	3800	111	117	130	169	2	4.63
NJ 2220 EM	100	180	46	2.1	2.1	119	335000	445000	34000	45500	3200	3800	111	116	130	169	2	5.6
NJ 2222	110	200	53	2.1	2.1	132.5	320000	414000	32500	42000	2800	3400	121	129	144	189	2	6.62
NJ 2222 EM	110	200	53	2.1	2.1	132.5	385000	515000	39000	52500	2800	3400	121	129	144	189	2	8.0
NJ 2224	120	215	58	2.1	2.1	143.5	350000	460000	35500	47000	2600	3200	131	140	156	204	2	8.27
NJ 2224 EM	120	215	58	2.1	2.1	143.5	450000	620000	46000	63000	2600	3200	131	140	156	204	2	10
NJ 2226	130	230	64	3	3	156	380000	530000	38500	54000	2400	3000	143	152	168	217	2.5	10.4
NJ 2226 EM	130	230	64	3	3	153.5	530000	735000	54000	75000	2400	3000	143	150	168	217	2.5	12.5
NJ 2228	140	250	68	3	3	169	445000	635000	45500	64500	2200	2800	153	165	182	237	2.5	13.2
NJ 2228 EM	140	250	68	3	3	169	550000	790000	56000	80500	2200	2600	153	165	182	237	2.5	15.9
NJ 2230	150	270	73	3	3	182	500000	710000	51000	72500	2000	2600	163	177	196	257	2.5	16.8
NJ 2230 EM	150	270	73	3	3	182	635000	930000	65000	95000	2000	2400	163	177	196	257	2.5	19.9
NJ 2232	160	290	80	3	3	195	630000	940000	64500	96000	1900	2400	173	190	210	277	2.5	24
NJ 2232 EM	160	290	80	3	3	195	810000	1190000	82500	121000	1900	2400	173	188	210	277	2.5	25.4
NJ 2234	170	310	86	4	4	208	715000	1080000	73000	110000	1800	2200	186	203	223	294	3	29.3
NJ 2234 EM	170	310	86	4	4	205	925000	1330000	94000	136000	1800	2200	186	200	223	294	3	31.5
NJ 2236	180	320	86	4	4	218	745000	1140000	76000	117000	1700	2000	196	213	233	304	3	30.5
NJ 2236 EM	180	320	86	4	4	215	1010000	1510000	103000	154000	1700	2000	196	210	233	304	3	32.5
NJ 2238	190	340	92	4	4	231	830000	1290000	84500	131000	1600	2000	206	226	247	324	3	37
NJ 2238 EM	190	340	92	4	4	228	1100000	1670000	113000	170000	1600	1900	206	223	247	324	3	39.5
NJ 2240	200	360	98	4	4	244	925000	1440000	94000	147000	1500	1800	216	239	261	344	3	44.5
NJ 2240 EM	200	360	98	4	4	241	1220000	1870000	125000	191000	1500	1800	216	236	261	344	3	47.5
NJ 2244	220	400	108	4	4	270	1140000	1810000	116000	184000	1300	1600	236	264	289	384	3	61.6
NJ 2248	240	440	120	4	4	295	1440000	2320000	146000	236000	1200	1500	256	289	316	424	3	84.5
NJ 2252	260	480	130	5	5	320	1710000	2770000	175000	283000	1100	1300	280	314	343	460	4	110
NJ 2256	280	500	130	6	6	340
NJ 2260	300	240	140	6	6	364
NJ 2304	20	52	21	1.1	0.6	28.5	30500	27200	3100	2770	11000	14000	24	27	33	45.5	1	0.217
NJ 2304 EM	20	52	21	1.1	0.6	27.5	42000	39000	4300	3950	11000	14000	24	26	33	45.5	1	0.236
NJ 2305	25	62	24	1.1	1.1	35	42500	41000	4350	4200	9000	11000	31.5	33	40	55.5	1	0.343
NJ 2305 EM	25	62	24	1.1	1.1	34	57000	56000	5800	5700	9000	11000	31.5	32	40	55.5	1	0.375
NJ 2306	30	72	27	1.1	1.1	42	51500	51000	5250	5200	7500	9500	36.5	40	48	65.5	1	0.508
NJ 2306 EM	30	72	27	1.1	1.1	40.5	74500	77500	7600	7900	8000	9500	36.5	39	48	65.5	1	0.565
NJ 2307	35	80	31	1.5	1.1	46.2	60500	60000	6150	6150	7100	8500	41.5	44	53	72	1.5	0.69
NJ 2307 EM	35	80	31	1.5	1.1	46.2	93000	101000	9500	10300	6700	8500	41.5	44	53	72	1.5	0.78
NJ 2308	40	90	33	1.5	1.5	53.5	82500	88000	8400	8950	6000	7500	48	51	60	82	1.5	0.946
NJ 2308 EM	40	90	33	1.5	1.5	52	114000	122000	11600	12500	6000	7500	48	50	60	82	1.5	1.04
NJ 2309	45	100	36	1.5	1.5	58.5	99000	104000	10100	10600	5600	6700	53	56	66	92	1.5	1.24
NJ 2309 EM	45	100	36	1.5	1.5	58.5	137000	153000	14000	15600	5300	6700	53	56	66	92	1.5	1.4
NJ 2310	50	110	40	2	2	65	121000	131000	12300	13400	5000	6300	59	63	73	101	2	1.68
NJ 2310 EM	50	110	40	2	2	65	163000	187000	16600	19000	5000	6300	59	63	73	101	2	1.87
NJ 2311	55	120	43	2	2	70.5	148000	162000	15100	16500	4500	5600	64	68	80	111	2	2.14
NJ 2311 EM	55	120	43	2	2	70.5	201000	233000	20500	23800	4500	5600	64	68	80	111	2	2.38
NJ 2312	60	130	46	2.1	2.1	77	169000	188000	17200	19200	4300	5300	71	75	86	119	2	2.65
NJ 2312 EM	60	130	46	2.1	2.1	77	222000	262000	22700	26700	4300	5300	71	75	86	119	2	2.98
NJ 2313	65	140	48	2.1	2.1	83.5	188000	212000	19100	21700	3800	4800	76	81	93	129	2	3.22
NJ 2313 EM	65	140	48	2.1	2.1	82.5	233000	265000	23800	27000	3800	4800	76	80	93	129	2	3.6
NJ 2314	70	150	51	2.1	2.1	90	223000	262000	22700	26700	3600	4500	81	87	100	139	2	4.0
NJ 2314EM	70	150	51	2.1	2.1	89	274000	325000	27900	33000	3600	4500	81	86	100	139	2	4.35
NJ 2315	75	160	55	2.1	2.1	95.5	258000	300000	26300	31000	3400	4300	86	93	106	149	2	4.87
NJ 2315 EM	75	160	55	2.1	2.1	95	310000	365000	31500	37000	3400	4300	86	92	106	149	2	5.35
NJ 2316	80	170	58	2.1	2.1	103	274000	330000	27900	34000	3200	4000	91	100	114	159	2	5.86
NJ 2316 EM	80	170	58	2.1	2.1	101	355000	430000	36500	44000	3200	4000	91	98	114	159	2	6.3
NJ 2317	85	180	60	3	3	108	315000	380000	32000	39000	3000	3800	98	105	119	167	2.5	6.75
NJ 2317 EM	85	180	60	3	3	108	350000	415000	35500	42500	3000	3600	98	105	119	167	2.5	8.35
NJ 2318	90	190	64	3	3	115	325000	395000	33500	40000	2800	3600	103	112	127	177	2.5	7.97
NJ 2318 EM	90	190	64	3	3	113.5	435000	535000	44500	54500	2800	3400	103	111	127	177	2.5	9.85
NJ 2319	95	200	67	3	3	121.5	370000	460000	38000	47000	2600	3400	108	118	134	187	2.5	9.32
NJ 2319 EM	95	200	67	3	3	121.5	460000	585000	47000	59500	2600	3200	108	118	134	187	2.5	11.4
NJ 2320	100	215	73	3	3	129.5	410000	505000	42000	51500	2400	3200	113	126	143	202	2.5	11.8
NJ 2320 EM	100	215	73	3	3	127.5	570000	715000	58000	73000	2400	3000	113	124	143	202	2.5	13.7
NJ 2322	110	240	80	3	3	143	570000	735000	58000	74500	2200	2800	123	139	158	227	2.5	18.8
NJ 2322 EM	110	240	80	3	3	143	640000	815000	65000	83500	2200	2800	123	139	158	227	2.5	18.7
NJ 2324	120	260	86	3	3	154	710000	920000	72500	93500	2000	2600	133	150	171	247	2.5	23.6
NJ 2324 EM	120	260	86	3	3	154	795000	1030000	81000	105000	2000	2600	133	150	171	247	2.5	23.8
NJ 2326	130	280	93	4	4	167	840000	1130000	85500	115000	1900	2400	146	163	184	264	3	29.3
NJ 2326 EM	130	280	93	4	4	167	920000	1230000	94000	126000	1900	2200	146	163	184	264	3	29.7
NJ 2328	140	300	102	4	4	180	920000	1250000	94000	127000	1700	2200	156	176	198	284	3	36.7
NJ 2328 EM	140	300	102	4	4	180	1020000	1380000	104000	141000	1700	2200	156	176	198	284	3	39.5
NJ 2330	150	320	108	4	4	193	1020000	1400000	104000	143000	1600	2000	166	188	213	304	3	44.4
NJ 2330 EM	150	320	108	4	4	193	1160000	1600000	118000	163000	1600	2000	166	188	213	304	3	47.5
NJ 2332	160	340	114	4	4	208	1070000	1520000	109000	155000	1500	1900	176	203	228	324	3	52.7
NJ 2332 EM	160	340	114	4	4	204	1310000	1820000	134000	186000	1500	1900	176	199	228	324	3	56.5
NJ 2334	170	360	120	4	4	220	1220000	1750000	125000	179000	1400	1800	186	215	241	344	3	63
NJ 2336	180	380	126	4	4	232	1380000	1990000	141000	203000	1300	1700	196	227	255	364	3	72.7
NJ 2338	190	400	132	5	5	245	1520000	2220000	155000	226000	1300	1600	210	240	268	380	4	84.7
NJ 2340	200	420	138	5	5	260	1510000	2240000	154000	229000	1200	1500	220	254	283	400	4	96.6
NJ 2344	220	460	145	6	6	284
NJ 2348	240	500	155	6	6	310
NJ 2352	260	540	165	8	8	336
NJ 2356	280	580	175	8	8	362
NF 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	db (최소)	db (최대)	dd (최소)	Da (최대)	ra (최대)	(참고)
호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		설치관계치수 (mm)					질량 (kg)

호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		설치관계치수 (mm)					질량 (kg)
NJ형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	db (최소)	db (최대)	dd (최소)	Da (최대)	ra (최대)	(참고)
NJ 303	17	47	14	1.1	0.6	24.2	25500	21200			13000	16000						0.121
NJ 304	20	52	15	1.1	0.6	28.5	21400	17300	2180	1770	12000	15000	24	27	33	45.5	1	0.147
NJ 304 ET	20	52	15	1.1	0.6	27.5	31500	26900	3200	2740	12000	15000	24	26	33	45.5	1	0.145
NJ 305	25	62	17	1.1	1.1	35	29300	25200	2980	2570	10000	13000	31.5	33	40	55.5	1	0.235
NJ 305 ET	25	62	17	1.1	1.1	34	41500	37500	4250	3800	10000	12000	31.5	32	40	55.5	1	0.227
NJ 306	30	72	19	1.1	1.1	42	38500	35000	3950	3600	8500	11000	36.5	40	48	65.5	1	0.355
NJ 306 ET	30	72	19	1.1	1.1	40.5	53000	50000	5400	5100	8500	10000	36.5	39	48	65.5	1	0.354
NJ 307	35	80	21	1.5	1.1	46.2	49500	47000	5050	4800	8000	9500	41.5	44	53	72	1.5	0.469
NJ 307 ET	35	80	21	1.5	1.1	46.2	66500	65500	6800	6650	7500	9500	41.5	44	53	72	1.5	0.465
NJ 308	40	90	23	1.5	1.5	53.5	58500	57000	6000	5800	6700	8500	48	51	60	82	1.5	0.648
NJ 308 ET	40	90	23	1.5	1.5	52	83000	81500	8500	8300	6700	8000	48	50	60	82	1.5	0.628
NJ 309	45	100	25	1.5	1.5	58.5	74000	71000	7550	7250	6300	7500	53	56	66	92	1.5	0.858
NJ 309 ET	45	100	25	1.5	1.5	58.5	97500	98500	9950	10000	6000	7500	53	56	66	92	1.5	0.86
NJ 310	50	110	27	2	2	65	87000	86000	8850	8800	5600	6700	59	63	73	101	2	1.13
NJ 310 ET	50	110	27	2	2	65	110000	113000	11200	11500	5000	6000	59	63	73	101	2	1.1
NJ 311	55	120	29	2	2	70.5	111000	111000	11300	11400	5000	6300	64	68	80	111	2	1.44
NJ 311 ET	55	120	29	2	2	70.5	137000	143000	14000	14600	4500	5600	64	68	80	111	2	1.42
NJ 312	60	130	31	2.1	2.1	77	124000	126000	12600	12900	4800	5600	71	75	86	119	2	1.78
NJ 312 ET	60	130	31	2.1	2.1	77	150000	157000	15200	16000	4300	5000	71	75	86	119	2	1.73
NJ 313	65	140	33	2.1	2.1	83.5	135000	139000	13800	14200	4300	5300	76	81	93	129	2	2.19
NJ 313 EM	65	140	33	2.1	2.1	82.5	181000	191000	18400	19500	4000	4800	76	80	93	129	2	2.51
NJ 314	70	150	35	2.1	2.1	90	158000	168000	16100	17200	4000	5000	81	87	100	139	2	2.71
NJ 314 EM	70	150	35	2.1	2.1	89	205000	222000	20900	22600	3600	4300	81	86	100	139	2	2.73
NJ 315	75	160	37	2.1	2.1	95.5	179000	189000	18300	19300	3800	4800	86	93	106	149	2	3.23
NJ 315 EM	75	160	37	2.1	2.1	95	240000	263000	24500	26800	3400	4000	86	92	106	149	2	3.65
NJ 316	80	170	39	2.1	2.1	103	190000	207000	19400	21100	3600	4300	91	100	114	159	2	3.89
NJ 316 EM	80	170	39	2.1	2.1	101	256000	282000	26100	28800	3200	3800	91	98	114	159	2	4.35
NJ 317	85	180	41	3	3	108	212000	228000	21600	23300	3400	4000	98	105	119	167	2.5	4.54
NJ 317 EM	85	180	41	3	3	108	291000	330000	29700	33500	3000	3600	98	105	119	167	2.5	5.6
NJ 318	90	190	43	3	3	115	240000	265000	24500	27100	3200	3800	103	112	127	177	2.5	5.32
NJ 318 EM	90	190	43	3	3	113.5	335000	380000	34000	39000	2800	3400	103	111	127	177	2.5	6.55
NJ 319	95	200	45	3	3	121.5	259000	289000	26400	29500	3000	3600	108	118	134	187	2.5	6.16
NJ 319 EM	95	200	45	3	3	121.5	335000	385000	34000	39500	2600	3200	108	118	134	187	2.5	7.5
NJ 320	100	215	47	3	3	129.5	299000	335000	30500	34500	2800	3400	113	126	143	202	2.5	7.62
NJ 320 EM	100	215	47	3	3	127.5	380000	425000	38500	43500	2400	3000	113	124	143	202	2.5	9.25
NJ 321	105	225	49	3	3	135	320000	360000	32500	36500	2600	3200	118	131	149	212	2.5	8.61
NJ 322	110	240	50	3	3	143	360000	400000	36500	41000	2600	3000	123	139	158	227	2.5	10.3
NJ 322 EM	110	240	50	3	3	143	450000	525000	46000	53500	2200	2800	123	139	158	227	2.5	12.4
NJ 324	120	260	55	3	3	154	450000	510000	46000	52000	2200	2800	133	150	171	247	2.5	13.1
NJ 324 EM	120	260	55	3	3	154	530000	610000	54000	62000	2000	2600	133	150	171	247	2.5	15.1
NJ 326	130	280	58	4	4	167	500000	570000	51000	58500	2200	2600	146	163	184	264	3	15.9
NJ 326 EM	130	280	58	4	4	167	615000	735000	63000	75000	1900	2400	146	163	184	264	3	19.3
NJ 328	140	300	62	4	4	180	550000	640000	56000	65000	2000	2400	156	176	198	284	3	19.5
NJ 328 EM	140	300	62	4	4	180	665000	795000	67500	81500	1700	2200	156	176	198	284	3	23.7
NJ 330	150	320	65	4	4	193	590000	690000	60500	70500	1800	2200	166	188	213	304	3	23.2
NJ 330 EM	150	320	65	4	4	193	715000	855000	73000	87500	1600	2000	166	188	213	304	3	26.7
NJ 332	160	340	68	4	4	208	700000	875000	71000	89500	1700	2000	176	203	228	324	3	31.5
NJ 332 EM	160	340	68	4	4	204	860000	1050000	87500	107000	1500	1900	176	199	228	324	3	33
NJ 334	170	360	72	4	4	220	795000	1010000	81500	103000	1600	2000	186	215	241	344	3	37.3
NJ 336	180	380	75	4	4	232	905000	1150000	92000	118000	1500	1800	196	227	255	364	3	43.3
NJ 338	190	400	78	5	5	245	975000	1260000	99500	129000	1400	1700	210	240	268	380	4	49.7
NJ 340	200	420	80	5	5	260	975000	1270000	99500	130000	1300	1600	220	254	283	400	4	56.3
NJ 344	220	460	88	5	5	284	1190000	1570000	122000	161000	1200	1500	240	278	307	440	4	75
NJ 348	240	500	95	5	5	310	1360000	1820000	139000	186000	1100	1300	260	304	333	480	4	94.2
NJ 352	260	540	102	6	6	336	1540000	2090000	157000	213000	1000	1200	286	330	359	514	5	117
NJ 356	280	580	108	6	6	362	1800000	2500000			1000	1300						147
NF 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	db (최소)	db (최대)	dd (최소)	Da (최대)	ra (최대)	(참고)
호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		설치관계치수 (mm)					질량 (kg)



호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		설치관계치수 (mm)					질량 (kg)
NJ형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	db (최소)	db (최대)	dd (최소)	Da (최대)	ra (최대)	(참고)
NJ 405	25	80	21	1.5	1.5	38.8	46500	40000	4750	4050	9000	11000	33	37	46	72	1.5	0.557
NJ 406	30	90	23	1.5	1.5	45	62500	55000	6400	5600	7500	9500	38	43	52	82	1.5	0.742
NJ 407	35	100	25	1.5	1.5	53	75500	69000	7700	7050	6700	8000	43	51	61	92	1.5	0.997
NJ 408	40	110	27	2	2	58	95500	89000	9750	9100	6000	7500	49	56	67	101	2	1.27
NJ 409	45	120	29	2	2	64.5	107000	102000	10900	10400	5600	6700	54	62	74	111	2	1.61
NJ 410	50	130	31	2.1	2.1	70.8	129000	124000	13200	12600	5000	6000	61	68	81	119	2	1.96
NJ 411	55	140	33	2.1	2.1	77.2	139000	138000	14200	14100	4500	5600	66	75	87	129	2	2.46
NJ 412	60	150	35	2.1	2.1	83	167000	168000	17100	17200	4300	5300	71	80	94	139	2	3.0
NJ 413	65	160	37	2.1	2.1	89.3	182000	186000	18600	19000	4000	4800	76	86	100	149	2	3.58
NJ 414	70	180	42	3	3	100	228000	236000	23200	24000	3600	4300	83	97	112	167	2.5	5.23
NJ 415	75	190	45	3	3	104.5	262000	274000	26800	27900	3400	4000	88	102	118	177	2.5	6.21
NJ 416	80	200	48	3	3	110	299000	315000	30500	32000	3200	3800	93	107	124	187	2.5	7.3
NJ 417	85	210	52	4	4	113	335000	350000	34000	35500	3000	3800	101	110	128	194	3	9.47
NJ 418	90	225	54	4	4	123.5	375000	400000	38000	41000	2800	3400	106	120	139	209	3	11.4
NJ 419	95	240	55	4	4	133.5	400000	445000	41000	45000	2600	3200	111	130	149	224	3	13.5
NJ 420	100	250	58	4	4	139	450000	500000	45500	51000	2600	3000	116	135	156	234	3	15.4
NJ 421	105	260	60	4	4	144.5	495000	555000	50500	56500	2400	3000	121	141	162	244	3	17.2
NJ 422	110	280	65	4	4	155	550000	620000	56000	63500	2200	2800	126	151	173	264	3	22
NJ 424	120	310	72	5	5	170	675000	770000	68500	78500	2000	2400	140	166	190	290	4	30
NJ 426	130	340	78	5	5	185	825000	955000	84000	97500	1800	2200	150	180	208	320	4	39.4
NJ 428	140	360	82	5	5	198	875000	1020000	89000	104000	1700	2000	160	193	222	340	4	46.2
NJ 430	150	380	85	5	5	213	930000	1120000	95000	115000	1600	2000	170	208	237	360	4	53.4
NJ 432	160	400	88
NJ 434	170	420	92
NJ 436	180	440	95
NJ 438	190	460	98
NJ 440	200	480	102
NJ 444	220	540	115
NJ 448	240	580	122
NF 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	db (최소)	db (최대)	dd (최소)	Da (최대)	ra (최대)	(참고)
호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		설치관계치수 (mm)					질량 (kg)
