롤러 베어링 규격 ( NUP )

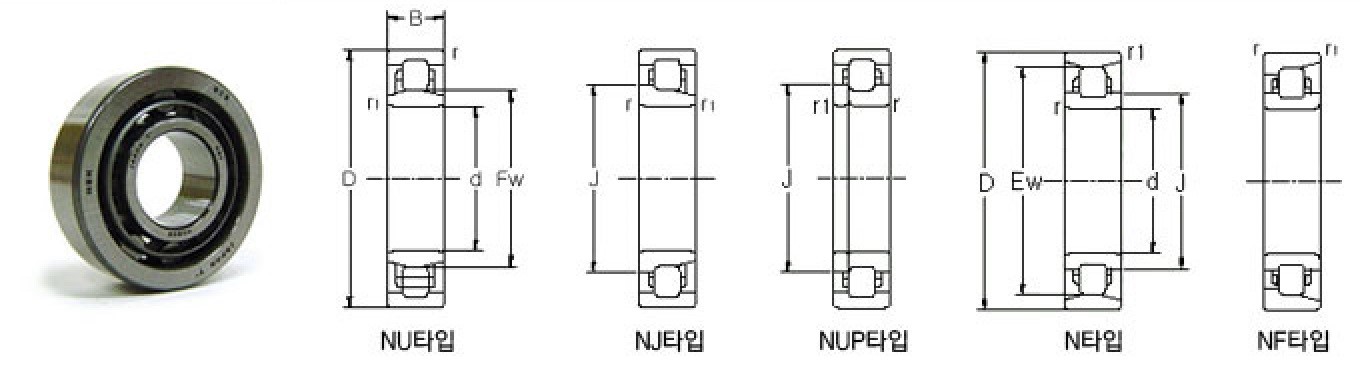

원통 롤러 베어링

구름 베어링의 일종으로서 내외륜(內外輪 ; race) 사이에 다수의 롤(roll)을 삽입한 베어링이다. 볼 베어링보다 접촉면이 넓으므로 큰 하중(荷重)에 견디고, 따라서 타격력이 많이 작용하는 곳에 사용된다.



호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		질량 (kg)
NUP 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	(참고)
NUP 203	17	40	12	0.6	0.3	22.1	17600	14600			15000	18000	0.068
NUP 204	20	47	14	1	0.6	27	15400	12700	1570	1290	15000	18000	0.107
NUP 204 ET	20	47	14	1	0.6	26.5	25700	22600	2620	2310	13000	16000	0.107
NUP 205	25	52	15	1	0.6	32	17700	15700	1800	1600	13000	16000	0.135
NUP 205 ET	25	52	15	1	0.6	31.5	29300	27700	2990	2830	12000	14000	0.13
NUP 206	30	62	16	1	0.6	38.5	23500	21500	2390	2200	11000	13000	0.208
NUP 206 ET	30	62	16	1	0.6	37.5	39000	37500	4000	3800	9500	12000	0.199
NUP 207	35	72	17	1.1	0.6	43.8	33500	31500	3450	3200	9500	11000	0.296
NUP 207 ET	35	72	17	1.1	0.6	44	50500	50000	5150	5100	8500	10000	0.293
NUP 208	40	80	18	1.1	1.1	50	43500	43000	4450	4350	8500	10000	0.376
NUP 208 ET	40	80	18	1.1	1.1	49.5	55500	55500	5700	5650	7500	9000	0.362
NUP 209	45	85	19	1.1	1.1	55	46000	47000	4700	4800	7500	9000	0.43
NUP 209 ET	45	85	19	1.1	1.1	54.5	63000	66500	6450	6800	6700	8000	0.418
NUP 210	50	90	20	1.1	1.1	60.4	48000	51000	4900	5200	7100	8500	0.485
NUP 210 ET	50	90	20	1.1	1.1	59.5	69000	76500	7050	7800	6300	7500	0.477
NUP 211	55	100	21	1.5	1.1	66.5	58000	62500	5900	6350	6300	7500	0.633
NUP 211 ET	55	100	21	1.5	1.1	66	86500	98500	8800	10100	5600	7100	0.638
NUP 212	60	110	22	1.5	1.5	73.5	68500	75000	7000	7650	6000	7100	0.818
NUP 212 ET	60	110	22	1.5	1.5	72	97500	107000	9950	10900	5300	6300	0.784
NUP 213	65	120	23	1.5	1.5	79.6	84000	94500	8550	9650	5300	6300	1.05
NUP 213 EM	65	120	23	1.5	1.5	78.5	108000	119000	11000	12100	4800	5600	1.14
NUP 214	70	125	24	1.5	1.5	84.5	83500	95000	8500	9700	5000	6300	1.14
NUP 214 EM	70	125	24	1.5	1.5	83.5	119000	137000	12100	14000	4500	5600	1.13
NUP 215	75	130	25	1.5	1.5	88.5	96500	111000	9850	11300	4800	6000	1.23
NUP 215 EM	75	130	25	1.5	1.5	88.5	130000	156000	13300	16000	4300	5300	1.37
NUP 216	80	140	26	2	2	95.3	106000	122000	10800	12500	4500	5300	1.48
NUP 216 EM	80	140	26	2	2	95.3	139000	167000	14200	17000	4000	4800	1.5
NUP 217	85	150	28	2	2	101.8	120000	140000	12300	14300	4300	5000	1.88
NUP 217 EM	85	150	28	2	2	100.5	167000	199000	17000	20300	3800	4500	1.88
NUP 218	90	160	30	2	2	107	152000	178000	15500	18100	4000	4800	2.33
NUP 218 EM	90	160	30	2	2	107	182000	217000	18500	22200	3600	4300	2.32
NUP 219	95	170	32	2.1	2.1	113.5	158000	183000	16100	18600	3800	4500	2.74
NUP 219 EM	95	170	32	2.1	2.1	112.5	211000	249000	21500	25400	3400	4000	3.1
NUP 220	100	180	34	2.1	2.1	120	183000	217000	18600	22200	3600	4300	3.37
NUP 220 EM	100	180	34	2.1	2.1	119	249000	305000	25400	31000	3200	3800	4.2
NUP 221	105	190	36	2.1	2.1	126.8	201000	241000	20500	24600	3400	4000	4.01
NUP 221 EM	105	190	36						26513	32631	3000	3600
NUP 222	110	200	38	2.1	2.1	132.5	229000	272000	23300	27700	3200	3800	4.67
NUP 222 EM	110	200	38	2.1	2.1	132.5	293000	365000	29800	37000	2800	3400	5.85
NUP 224	120	215	40	2.1	2.1	143.5	248000	299000	25300	30500	3000	3400	5.59
NUP 224 EM	120	215	40	2.1	2.1	143.5	335000	420000	34000	43000	2600	3200	7.0
NUP 226	130	230	40	3	3	156	258000	320000	26400	33000	2600	3200	6.42
NUP 226 EM	130	230	40	3	3	153.5	345000	425000	35500	43500	2400	2800	7.9
NUP 228	140	250	42	3	3	169	297000	375000	30500	38000	2400	3000	8.12
NUP 228 EM	140	250	42	3	3	169	395000	515000	40000	52500	2200	2600	9.95
NUP 230	150	270	45	3	3	182	345000	435000	35000	44500	2200	2800	10.3
NUP 230 EM	150	270	45	3	3	182	450000	595000	45500	60500	2000	2400	12.5
NUP 232	160	290	48	3	3	195	430000	570000	43500	58000	2200	2600	14.3
NUP 232 EM	160	290	48	3	3	195	500000	665000	51000	68000	1900	2200	15.5
NUP 234	170	310	52	4	4	208	475000	635000	48500	65000	2000	2400	17.5
NUP 234 EM	170	310	52	4	4	207	605000	800000	61500	81500	1800	2200	19.2
NUP 236	180	320	52	4	4	218	495000	675000	50500	69000	1900	2200	18.2
NUP 236 EM	180	320	52	4	4	217	625000	850000	64000	87000	1700	2000	20
NUP 238	190	340	55	4	4	231	555000	770000	56500	78500	1800	2200	22.1
NUP 238 EM	190	340	55	4	4	230	695000	955000	71000	97500	1600	1900	24
NUP 240	200	360	58	4	4	244	620000	865000	63500	88500	1700	2000	26.4
NUP 240 EM	200	360	58	4	4	243	765000	1060000	78000	108000	1500	1800	28.6
NUP 244	220	400	65	4	4	270	760000	1080000	77500	110000	1500	1800	37.1
NUP 248	240	440	72	4	4	295	935000	1340000	95500	136000	1300	1600	50.3
NUP 252	260	480	80						112169	161115	1200	1500
NUP 256	280	500	80						116248	171312	1100	1400
NUP 260	300	540	85						142760	211081	1200	1300
NUP 264	320	580	92						157036	231476	950	1200
NUP 2203 ET	17	40	16						2447	2243	15000	18000
NUP 2204	20	47	18	1	0.6	27	20700	18400	2110	1880	13000	16000	0.142
NUP 2204 ET	20	47	18	1	0.6	26.5	30500	28300	3100	2890	13000	16000	0.138
NUP 2205	25	52	18	1	0.6	32	23700	22800	2410	2330	12000	14000	0.163
NUP 2205 ET	25	52	18	1	0.6	31.5	35000	34500	3550	3550	12000	14000	0.157
NUP 2206	30	62	20	1	0.6	38.5	33000	33000	3350	3400	10000	12000	0.263
NUP 2206 ET	30	62	20	1	0.6	37.5	49000	50000	5000	5100	9500	12000	0.252
NUP 2207	35	72	23	1.1	0.6	43.8	49000	51000	5000	5250	8500	10000	0.409
NUP 2207 ET	35	72	23	1.1	0.6	44	61500	65000	6300	6650	8500	10000	0.395
NUP 2208	40	80	23	1.1	1.1	50	58000	62000	5950	6300	7500	9000	0.49
NUP 2208 ET	40	80	23	1.1	1.1	49.5	72500	77500	7400	7900	7500	9000	0.474
NUP 2209	45	85	23	1.1	1.1	55	61500	68000	6250	6900	7100	8500	0.534
NUP 2209 ET	45	85	23	1.1	1.1	54.5	76000	84500	7750	8600	6700	8500	0.513
NUP 2210	50	90	23	1.1	1.1	60.4	64000	73500	6550	7500	6300	8000	0.572
NUP 2210 ET	50	90	23	1.1	1.1	59.5	83500	97000	8500	9900	6300	8000	0.559
NUP 2211	55	100	25	1.5	1.1	66.5	75500	87000	7700	8900	6000	7100	0.771
NUP 2211 ET	55	100	25	1.5	1.1	66	101000	122000	10300	12400	5600	7100	0.767
NUP 2212	60	110	28	1.5	1.5	73.5	96000	116000	9800	11800	5300	6300	1.07
NUP 2212 ET	60	110	28	1.5	1.5	72	131000	157000	13400	16000	5300	6300	1.04
NUP 2213	65	120	31	1.5	1.5	79.6	120000	149000	12200	15200	4800	6000	1.45
NUP 2213 EM	65	120	31	1.5	1.5	78.5	149000	181000	15200	18400	4800	6000	1.56
NUP 2214	70	125	31	1.5	1.5	84.5	119000	151000	12200	15400	4500	5600	1.51
NUP 2214 EM	70	125	31	1.5	1.5	83.5	156000	194000	15900	19800	4500	5600	1.64
NUP 2215	75	130	31	1.5	1.5	88.5	130000	162000	13200	16500	4300	5300	1.55
NUP 2215 EM	75	130	31	1.5	1.5	88.5	162000	207000	16500	21100	4300	5300	1.57
NUP 2216	80	140	33	2	2	95.3	147000	186000	15000	19000	4000	5000	1.93
NUP 2216 EM	80	140	33	2	2	95.3	186000	243000	19000	24800	4000	5000	1.97
NUP 2217	85	150	36	2	2	101.8	170000	218000	17300	22200	3800	4500	2.48
NUP 2217 EM	85	150	36	2	2	100.5	217000	279000	22200	28400	3800	4500	2.72
NUP 2218	90	160	40	2	2	107	207000	265000	21100	27000	3600	4300	3.16
NUP 2218 EM	90	160	40	2	2	107	242000	315000	24700	32000	3600	4300	3.45
NUP 2219	95	170	43	2.1	2.1	113.5	230000	298000	23500	30500	3400	4000	3.84
NUP 2219 EM	95	170	43	2.1	2.1	112.5	273000	350000	27900	35500	3400	4000	4.25
NUP 2220	100	180	46	2.1	2.1	120	246000	315000	25100	32500	3200	3800	4.63
NUP 2220 EM	100	180	46	2.1	2.1	119	335000	445000	34000	45500	3200	3800	5.6
NUP 2222	110	200	53	2.1	2.1	132.5	320000	414000	32500	42000	2800	3400	6.62
NUP 2222 EM	110	200	53	2.1	2.1	132.5	385000	515000	39000	52500	2800	3400	8.0
NUP 2224	120	215	58	2.1	2.1	143.5	350000	460000	35500	47000	2600	3200	8.27
NUP 2224 EM	120	215	58	2.1	2.1	143.5	450000	620000	46000	63000	2600	3200	10
NUP 2226	130	230	64	3	3	156	380000	530000	38500	54000	2400	3000	10.4
NUP 2226 EM	130	230	64	3	3	153.5	530000	735000	54000	75000	2400	3000	12.5
NUP 2228	140	250	68	3	3	169	445000	635000	45500	64500	2200	2800	13.2
NUP 2228 EM	140	250	68	3	3	169	550000	790000	56000	80500	2200	2600	15.9
NUP 2230	150	270	73	3	3	182	500000	710000	51000	72500	2000	2600	16.8
NUP 2230 EM	150	270	73	3	3	182	635000	930000	65000	95000	2000	2400	19.9
NUP 2232	160	290	80	3	3	195	630000	940000	64500	96000	1900	2400	24
NUP 2232 EM	160	290	80	3	3	195	810000	1190000	82500	121000	1900	2400	25.4
NUP 2234	170	310	86	4	4	208	715000	1080000	73000	110000	1800	2200	29.3
NUP 2234 EM	170	310	86	4	4	205	925000	1330000	94000	136000	1800	2200	31.5
NUP 2236	180	320	86	4	4	218	745000	1140000	76000	117000	1700	2000	30.5
NUP 2236 EM	180	320	86	4	4	215	1010000	1510000	103000	154000	1700	2000	32.5
NUP 2238	190	340	92	4	4	231	830000	1290000	84500	131000	1600	2000	37
NUP 2238 EM	190	340	92	4	4	228	1100000	1670000	113000	170000	1600	1900	39.5
NUP 2240	200	360	98	4	4	244	925000	1440000	94000	147000	1500	1800	44.5
NUP 2240 EM	200	360	98	4	4	241	1220000	1870000	125000	191000	1500	1800	47.5
NUP 2244	220	400	108						0	0
NUP 2248	240	440	120						0	0
NUP 2252	260	480	130						0	0
NUP 2256	280	500	130						0	0
NUP 2260	300	540	140						0	0
NUP 2264	320	580	150						0	0
NUP 2304	20	52	21	1.1	0.6	28.5	30500	27200	3100	2770	11000	14000	0.217
NUP 2304 EM	20	52	21	1.1	0.6	27.5	42000	39000	4300	3950	11000	14000	0.236
NUP 2305	25	62	24	1.1	1.1	35	42500	41000	4350	4200	9000	11000	0.343
NUP 2305 EM	25	62	24	1.1	1.1	34	57000	56000	5800	5700	9000	11000	0.375
NUP 2306	30	72	27	1.1	1.1	42	51500	51000	5250	5200	7500	9500	0.508
NUP 2306 EM	30	72	27	1.1	1.1	40.5	74500	77500	7600	7900	8000	9500	0.565
NUP 2307	35	80	31	1.5	1.1	46.2	60500	60000	6150	6150	7100	8500	0.69
NUP 2307 EM	35	80	31	1.5	1.1	46.2	93000	101000	9500	10300	6700	8500	0.78
NUP 2308	40	90	33	1.5	1.5	53.5	82500	88000	8400	8950	6000	7500	0.946
NUP 2308 EM	40	90	33	1.5	1.5	52	114000	122000	11600	12500	6000	7500	1.04
NUP 2309	45	100	36	1.5	1.5	58.5	99000	104000	10100	10600	5600	6700	1.24
NUP 2309 EM	45	100	36	1.5	1.5	58.5	137000	153000	14000	15600	5300	6700	1.4
NUP 2310	50	110	40	2	2	65	121000	131000	12300	13400	5000	6300	1.68
NUP 2310 EM	50	110	40	2	2	65	163000	187000	16600	19000	5000	6300	1.87
NUP 2311	55	120	43	2	2	70.5	148000	162000	15100	16500	4500	5600	2.14
NUP 2311 EM	55	120	43	2	2	70.5	201000	233000	20500	23800	4500	5600	2.38
NUP 2312	60	130	46	2.1	2.1	77	169000	188000	17200	19200	4300	5300	2.65
NUP 2312 EM	60	130	46	2.1	2.1	77	222000	262000	22700	26700	4300	5300	2.98
NUP 2313	65	140	48	2.1	2.1	83.5	188000	212000	19100	21700	3800	4800	3.22
NUP 2313 EM	65	140	48	2.1	2.1	82.5	233000	265000	23800	27000	3800	4800	3.3
NUP 2314	70	150	51	2.1	2.1	90	223000	262000	22700	26700	3600	4500	4.0
NUP 2314 EM	70	150	51	2.1	2.1	89	274000	325000	27900	33000	3600	4500	4.35
NUP 2315	75	160	55	2.1	2.1	95.5	258000	300000	26300	31000	3400	4300	4.87
NUP 2315 EM	75	160	55	2.1	2.1	95	310000	365000	31500	37000	3400	4300	5.35
NUP 2316	80	170	58	2.1	2.1	103	274000	330000	27900	34000	3200	4000	5.86
NUP 2316 EM	80	170	58	2.1	2.1	101	355000	430000	36500	44000	3200	4000	6.3
NUP 2317	85	180	60	3	3	108	315000	380000	32000	39000	3000	3800	6.75
NUP 2317 EM	85	180	60	3	3	108	350000	415000	35500	42500	3000	3600	8.35
NUP 2318	90	190	64	3	3	115	325000	395000	33500	40000	2800	3600	7.97
NUP 2318 EM	90	190	64	3	3	113.5	435000	535000	44500	54500	2800	3400	9.85
NUP 2319	95	200	67	3	3	121.5	370000	460000	38000	47000	2600	3400	9.32
NUP 2319 EM	95	200	67	3	3	121.5	460000	585000	47000	59500	2600	3200	11.4
NUP 2320	100	215	73	3	3	129.5	410000	505000	42000	51500	2400	3200	11.8
NUP 2320 EM	100	215	73	3	3	127.5	570000	715000	58000	73000	2400	3000	13.7
NUP 2322	110	240	80	3	3	143	570000	735000	58000	74500	2200	2800	18.8
NUP 2322 EM	110	240	80	3	3	143	640000	815000	65000	83500	2200	2800	18.7
NUP 2324	120	260	86	3	3	154	710000	920000	72500	93500	2000	2600	23.6
NUP 2324 EM	120	260	86	3	3	154	795000	1030000	81000	105000	2000	2600	23.8
NUP 2326	130	280	93	4	4	167	840000	1130000	85500	115000	1900	2400	29.3
NUP 2326 EM	130	280	93	4	4	167	920000	1230000	94000	126000	1900	2200	29.7
NUP 2328	140	300	102	4	4	180	920000	1250000	94000	127000	1700	2200	36.7
NUP 2328 EM	140	300	102	4	4	180	1020000	1380000	104000	141000	1700	2200	39.5
NUP 2330	150	320	108	4	4	193	1020000	1400000	104000	143000	1600	2000	44.4
NUP 2330 EM	150	320	108	4	4	193	1160000	1600000	118000	163000	1600	2000	47.5
NUP 2332	160	340	114	4	4	208	1070000	1520000	109000	155000	1500	1900	52.7
NUP 2332 EM	160	340	114	4	4	204	1310000	1820000	134000	186000	1500	1900	56.5
NUP 2334	170	360	120	4	4	220	1220000	1750000	125000	179000	1400	1800	63
NUP 2336	180	380	126						0	0
NUP 2338	190	400	132						0	0
NUP 2340	200	420	138						0	0
NUP 2344	220	460	145						0	0
NUP 2348	240	500	155						0	0
NUP 2352	260	540	165						0	0
NUP 2356	280	580	175						0	0
NUP 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	(참고)
호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		질량 (kg)

호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		질량 (kg)
NUP 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	(참고)
NUP 303	17	47	14						2600	2162	13000	16000
NUP 304	20	52	15	1.1	0.6	28.5	21400	17300	2180	1770	12000	15000	0.147
NUP 304 ET	20	52	15	1.1	0.6	27.5	31500	26900	3200	2740	12000	15000	0.145
NUP 305	25	62	17	1.1	1.1	35	29300	25200	2980	2570	10000	13000	0.235
NUP 305 ET	25	62	17	1.1	1.1	34	41500	37500	4250	3800	10000	12000	0.227
NUP 306	30	72	19	1.1	1.1	42	38500	35000	3950	3600	8500	11000	0.355
NUP 306 ET	30	72	19	1.1	1.1	40.5	53000	50000	5400	5100	8500	10000	0.354
NUP 307	35	80	21	1.5	1.1	46.2	49500	47000	5050	4800	8000	9500	0.469
NUP 307 ET	35	80	21	1.5	1.1	46.2	66500	65500	6800	6650	7500	9500	0.465
NUP 308	40	90	23	1.5	1.5	53.5	58500	57000	6000	5800	6700	8500	0.648
NUP 308 ET	40	90	23	1.5	1.5	52	83000	81500	8500	8300	6700	8000	0.628
NUP 309	45	100	25	1.5	1.5	58.5	74000	71000	7550	7250	6300	7500	0.858
NUP 309 ET	45	100	25	1.5	1.5	58.5	97500	98500	9950	10000	6000	7500	0.86
NUP 310	50	110	27	2	2	65	87000	86000	8850	8800	5600	6700	1.13
NUP 310 ET	50	110	27	2	2	65	110000	113000	11200	11500	5000	6000	1.1
NUP 311	55	120	29	2	2	70.5	111000	111000	11300	11400	5000	6300	1.44
NUP 311 ET	55	120	29	2	2	70.5	137000	143000	14000	14600	4500	5600	1.42
NUP 312	60	130	31	2.1	2.1	77	124000	126000	12600	12900	4800	5600	1.78
NUP 312 ET	60	130	31	2.1	2.1	77	150000	157000	15200	16000	4300	5000	1.73
NUP 313	65	140	33	2.1	2.1	83.5	135000	139000	13800	14200	4300	5300	2.19
NUP 313 EM	65	140	33	2.1	2.1	82.5	181000	191000	18400	19500	4000	4800	2.51
NUP 314	70	150	35	2.1	2.1	90	158000	168000	16100	17200	4000	5000	2.71
NUP 314 EM	70	150	35	2.1	2.1	89	205000	222000	20900	22600	3600	4300	2.73
NUP 315	75	160	37	2.1	2.1	95.5	179000	189000	18300	19300	3800	4800	3.23
NUP 315 EM	75	160	37	2.1	2.1	95	240000	263000	24500	26800	3400	4000	3.65
NUP 316	80	170	39	2.1	2.1	103	190000	207000	19400	21100	3600	4300	3.89
NUP 316 EM	80	170	39	2.1	2.1	101	256000	282000	26100	28800	3200	3800	4.35
NUP 317	85	180	41	3	3	108	212000	228000	21600	23300	3400	4000	4.54
NUP 317 EM	85	180	41	3	3	108	291000	330000	29700	33500	3000	3600	5.6
NUP 318	90	190	43	3	3	115	240000	265000	24500	27100	3200	3800	5.32
NUP 318 EM	90	190	43	3	3	113.5	335000	380000	34000	39000	2800	3400	6.55
NUP 319	95	200	45	3	3	121.5	259000	289000	26400	29500	3000	3600	6.16
NUP 319 EM	95	200	45	3	3	121.5	335000	385000	34000	39500	2600	3200	7.5
NUP 320	100	215	47	3	3	129.5	299000	335000	30500	34500	2800	3400	7.62
NUP 320 EM	100	215	47	3	3	127.5	380000	425000	38500	43500	2400	3000	9.25
NUP 321	105	225	49	3	3	135	320000	360000	32500	36500	2600	3200	8.61
NUP 322	110	240	50	3	3	143	360000	400000	36500	41000	2600	3000	10.3
NUP 322 EM	110	240	50	3	3	143	450000	525000	46000	53500	2200	2800	12.4
NUP 324	120	260	55	3	3	154	450000	510000	46000	52000	2200	2800	13.1
NUP 324 EM	120	260	55	3	3	154	530000	610000	54000	62000	2000	2600	15.1
NUP 326	130	280	58	4	4	167	500000	570000	51000	58500	2200	2600	15.9
NUP 326 EM	130	280	58	4	4	167	615000	735000	63000	75000	1900	2400	19.3
NUP 328	140	300	62	4	4	180	550000	640000	56000	65000	2000	2400	19.5
NUP 328 EM	140	300	62	4	4	180	665000	795000	67500	81500	1700	2200	23.7
NUP 330	150	320	65	4	4	193	590000	690000	60500	70500	1800	2200	23.2
NUP 330 EM	150	320	65	4	4	193	715000	855000	73000	87500	1600	2000	26.7
NUP 332	160	340	68	4	4	208	700000	875000	71000	89500	1700	2000	31.5
NUP 332 EM	160	340	68	4	4	204	860000	1050000	87500	107000	1500	1900	33
NUP 334	170	360	72	4	4	220	795000	1010000	81500	103000	1600	2000	37.3
NUP 336	180	380	75	4	4	232	905000	1150000	92000	118000	1500	1800	43.3
NUP 338	190	400	78	5	5	245	975000	1260000	99500	129000	1400	1700	49.7
NUP 340	200	420	80						99422	129504	1300	1600
NUP 344	220	460	88						121346	160095	1200	1500
NUP 348	240	500	95						138681	185588	1100	1300
NUP 352	260	540	102						157036	213121	1000	1200
NUP 356	280	580	108						183549	254929	1000	1300
NUP 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	(참고)
호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		질량 (kg)



호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		질량 (kg)
NUP 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	(참고)
NUP 406	30	90	23	1.5	1.5	45	62500	55000	6400	5600	7500	9500	0.742
NUP 407	35	100	25	1.5	1.5	53	75500	69000	7700	7050	6700	8000	0.997
NUP 408	40	110	27	2	2	58	95500	89000	9750	9100	6000	7500	1.27
NUP 409	45	120	29	2	2	64.5	107000	102000	10900	10400	5600	6700	1.61
NUP 410	50	130	31	2.1	2.1	70.8	129000	124000	13200	12600	5000	6000	1.96
NUP 411	55	140	33	2.1	2.1	77.2	139000	138000	14200	14100	4500	5600	2.46
NUP 412	60	150	35	2.1	2.1	83	167000	168000	17100	17200	4300	5300	3.0
NUP 413	65	160	37	2.1	2.1	89.3	182000	186000	18600	19000	4000	4800	3.58
NUP 414	70	180	42	3	3	100	228000	236000	23200	24000	3600	4300	5.23
NUP 415	75	190	45						26717	27940	3400	4000
NUP 416	80	200	48						30490	32121	3200	3800
NUP 417	85	210	52						34160	35690	3000	3800
NUP 418	90	225	54						38239	40789	2800	3400
NUP 419	95	240	55						40789	45377	2600	3200
NUP 420	100	250	58						45887	50986	2600	3000
NUP 421	105	260	60						50476	56594	2400	3000
NUP 422	110	280	65						56084	63222	2200	2800
NUP 424	120	310	72						68831	78518	2000	2400
NUP 426	130	340	78						84127	97383	1800	2200
NUP 428	140	360	82						89225	104011	1700	2000
NUP 430	150	380	85						94834	114208	1600	2000
NUP 432	160	400	88						0	0
NUP 434	170	420	92						0	0
NUP 436	180	440	95						0	0
NUP 438	190	460	98						0	0
NUP 440	200	480	102						0	0
NUP 444	220	540	115						0	0
NUP 448	240	580	122						0	0
NUP 형	d	D	B	r (최소)	r1 (최소)	FW	Cr (N)	Cor (N)	Cr {kgf}	Cor {kgf}	그리스 윤활	오일 윤활	(참고)
호칭번호	주요 치수 (mm)						기본정격하중				허용회전수 (rpm)		질량 (kg)
